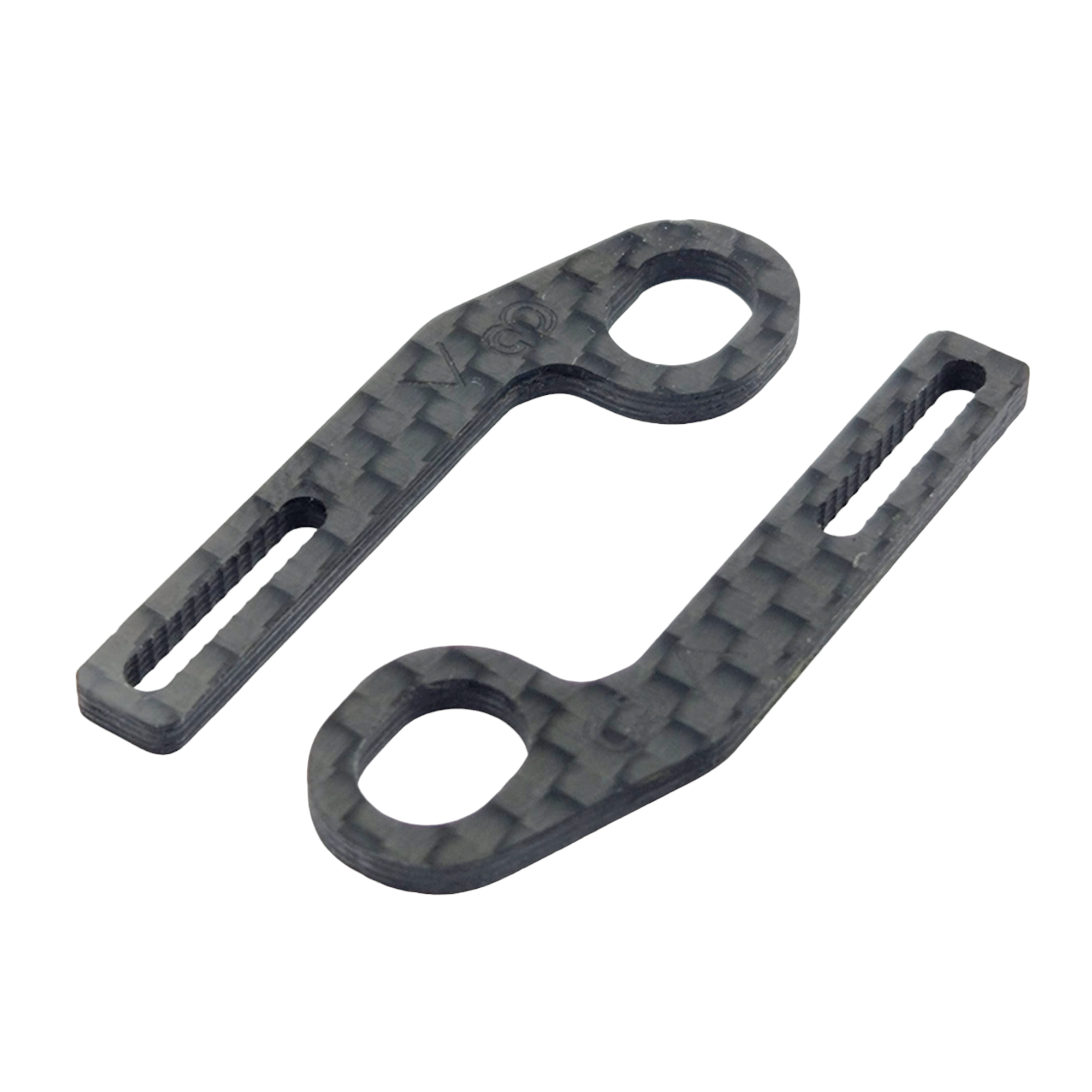

RC MAKER Kohlefaser Platten für "ULTRA LITE" Karosseriehalterung - ALLE TYPEN

Diese Kohlefaser Karosseriehalterplatten passen NUR auf das "RC Maker Ultra Lite System" mit der Artikelnummer RCM-HRPUL-M

Das HRPUL System kann mit den Xtreme Twister & Twister Speciale, allen Zoo Racing Karosserien, LensBodies sowie Protoform P63 verwendet werden.

Für verschiedene Fahrzeuge werden unterschiedliche Verlängerungen benötigt.

Schauen Sie hier, welche Art von Verlängerung für Ihr Fahrzeug benötigt wird und wähle die passende Variante im Drop Down Menü aus.

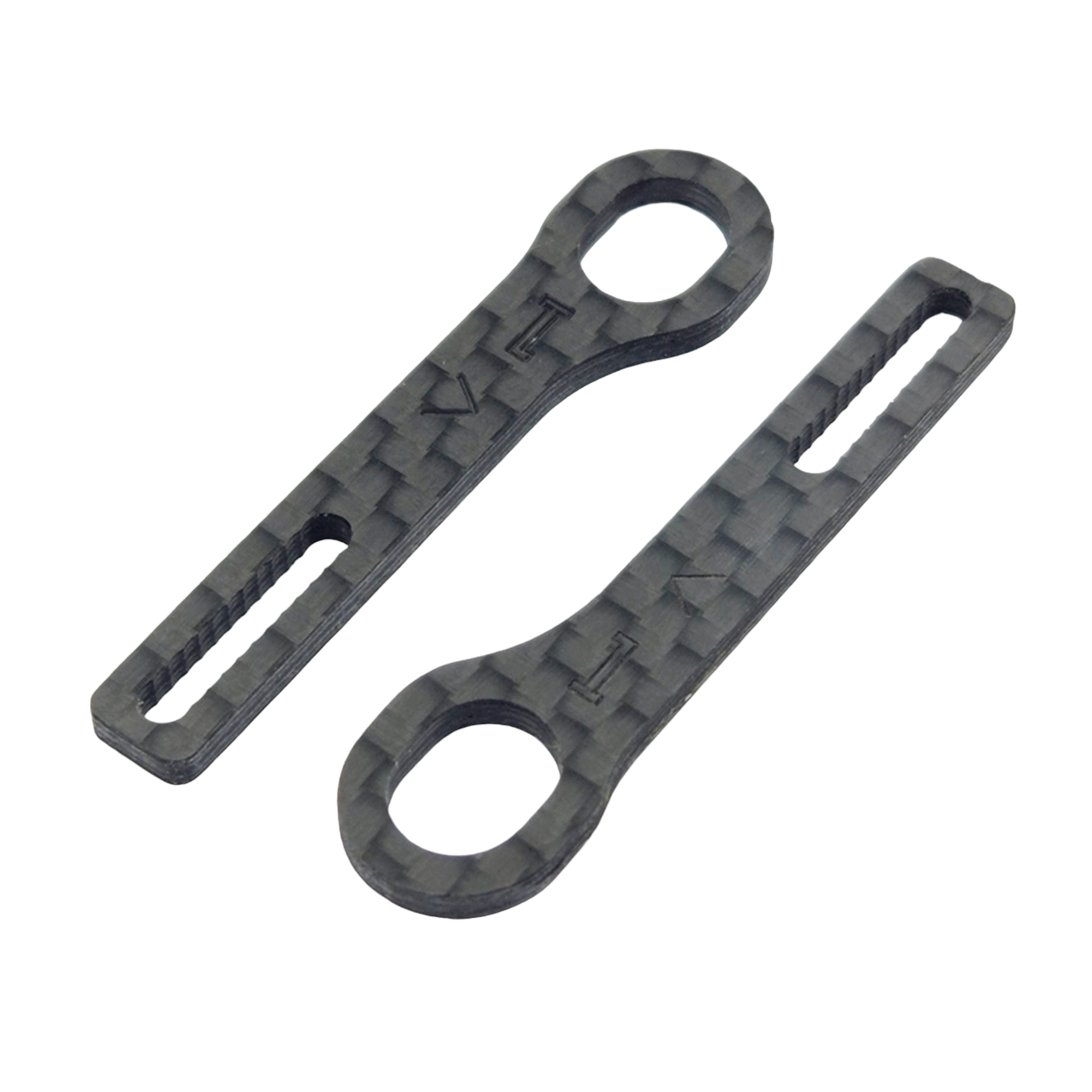

TYP 1: A800R, MTC2R, SP1, TC10/3

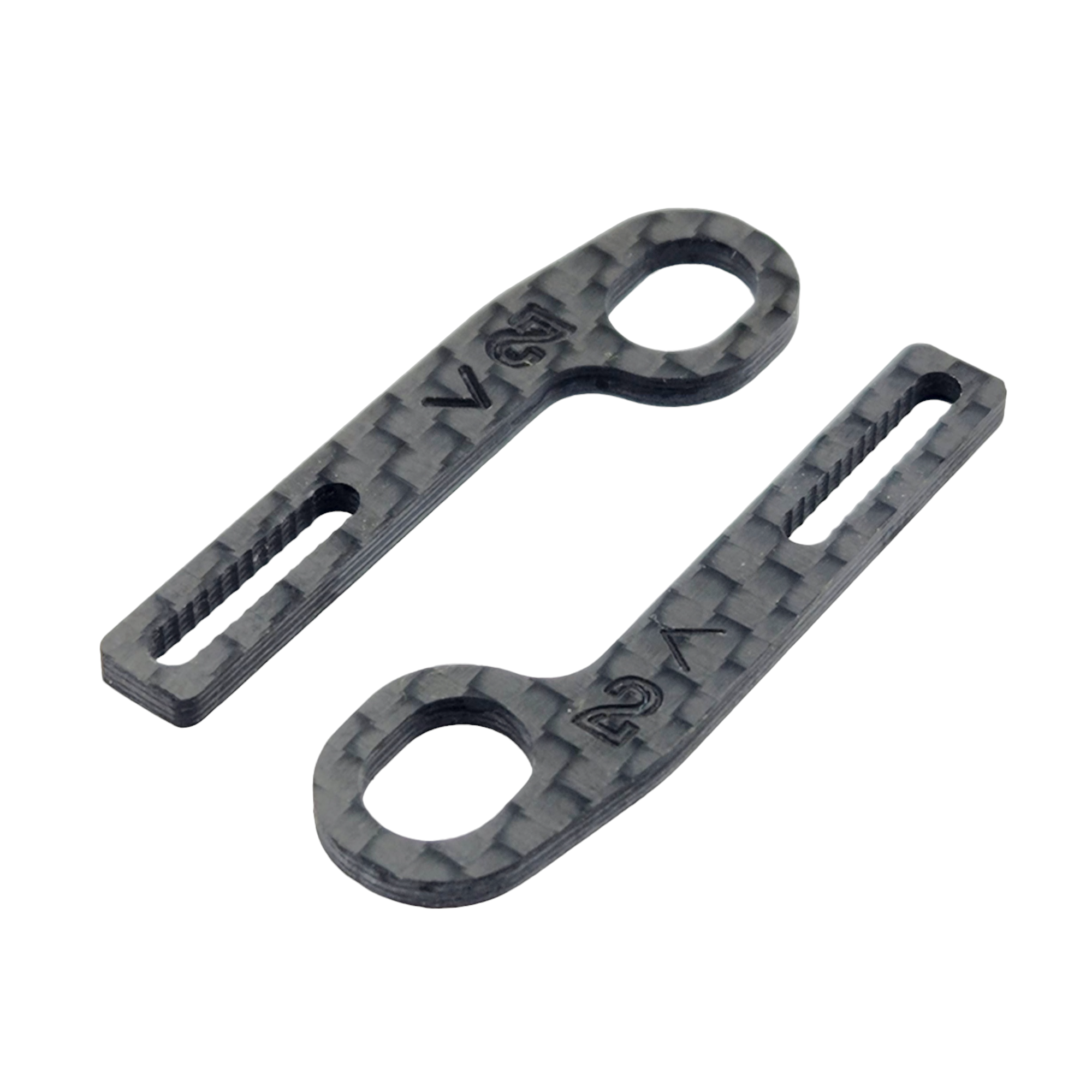

TYP 2: MS1.0, ONE.05

TYP 3: X4'23/24, A10

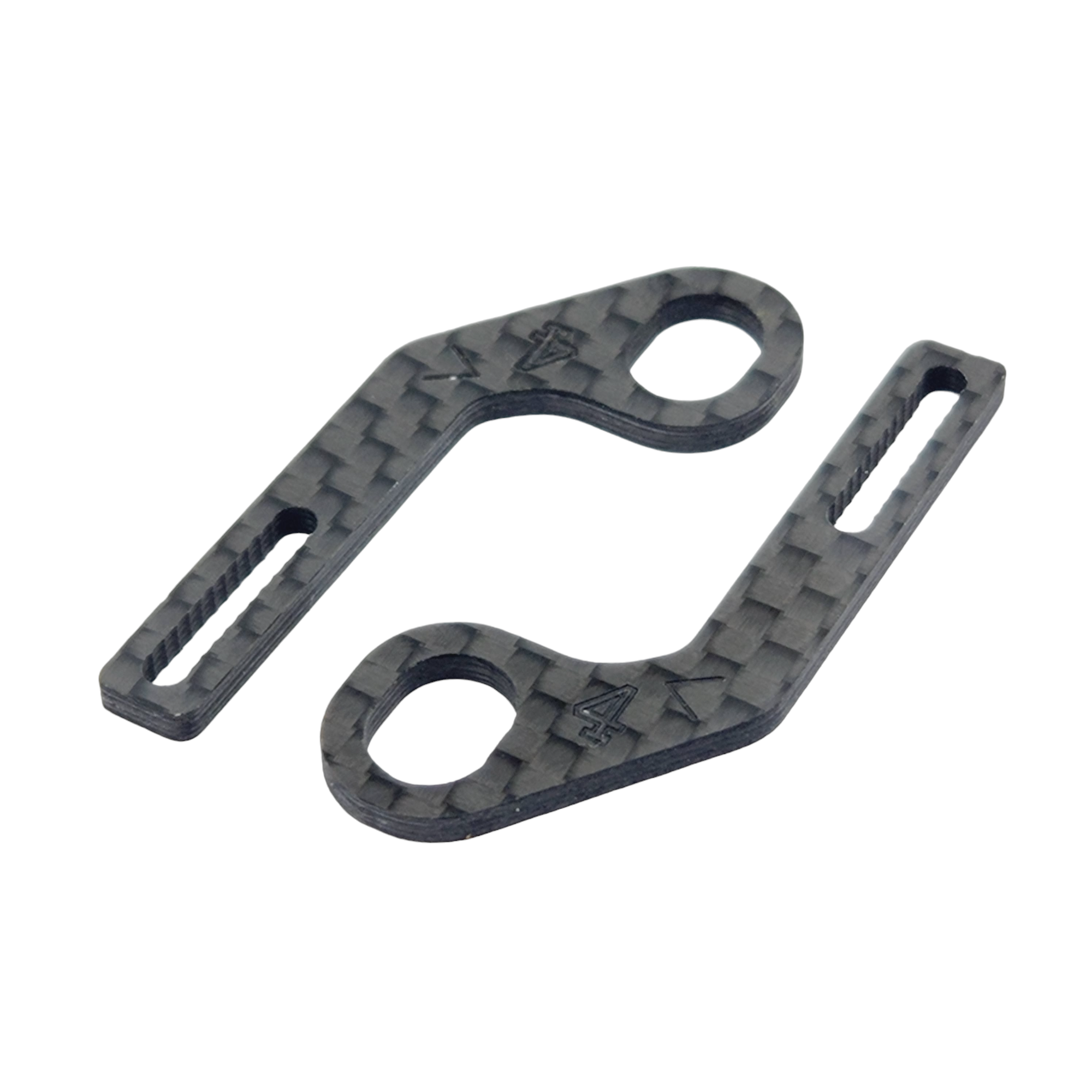

TYP 4: Mi9, XQ11 & XQ3S, RX10SR3.0R

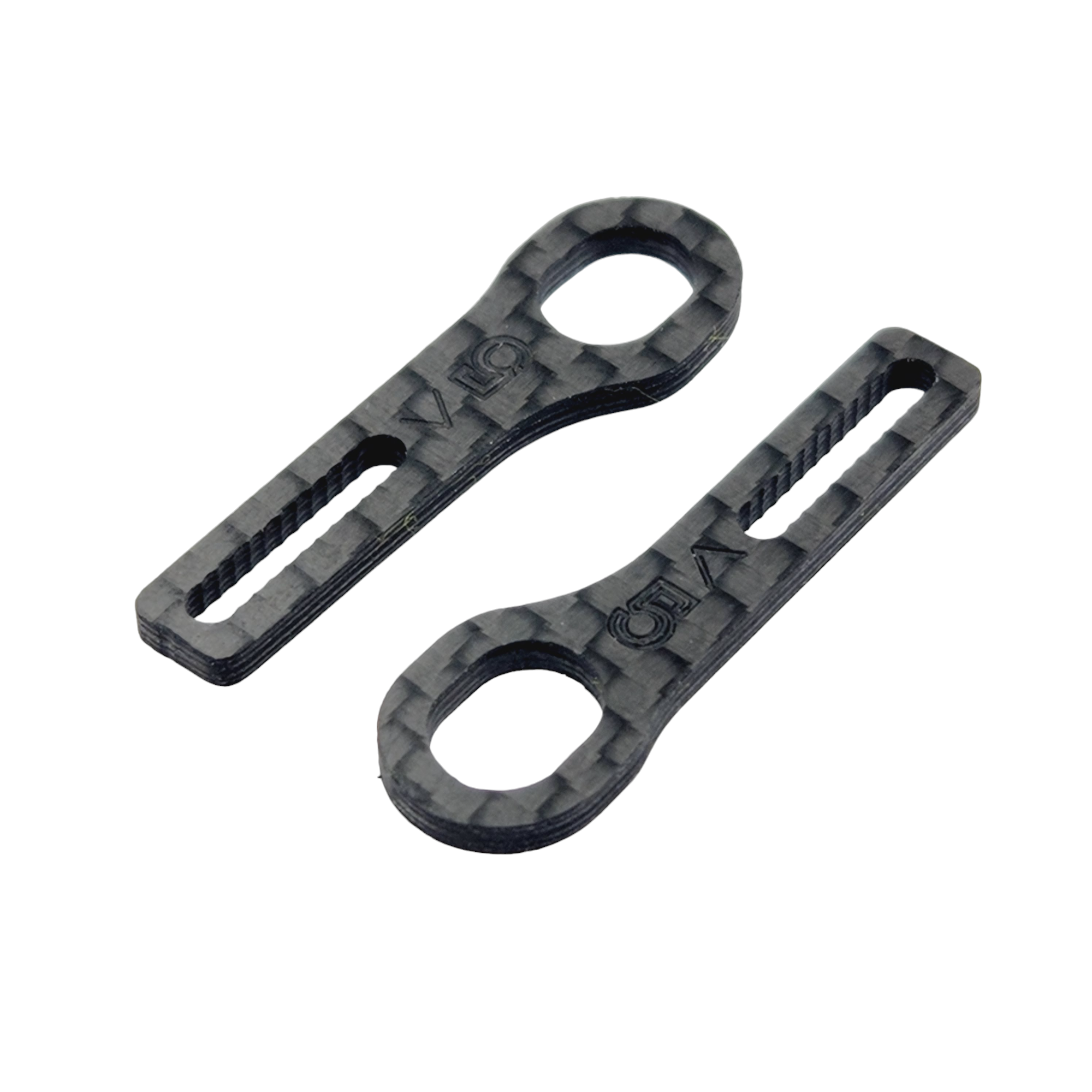

TYP 5: TRF421, IF14-2

Einbauanleitung:

ZOO:

• Montieren Sie die Aluminium-Halterungen in den Flügelstreben, wobei das Z auf jeder Seite der Karosserie nach außen zeigt.

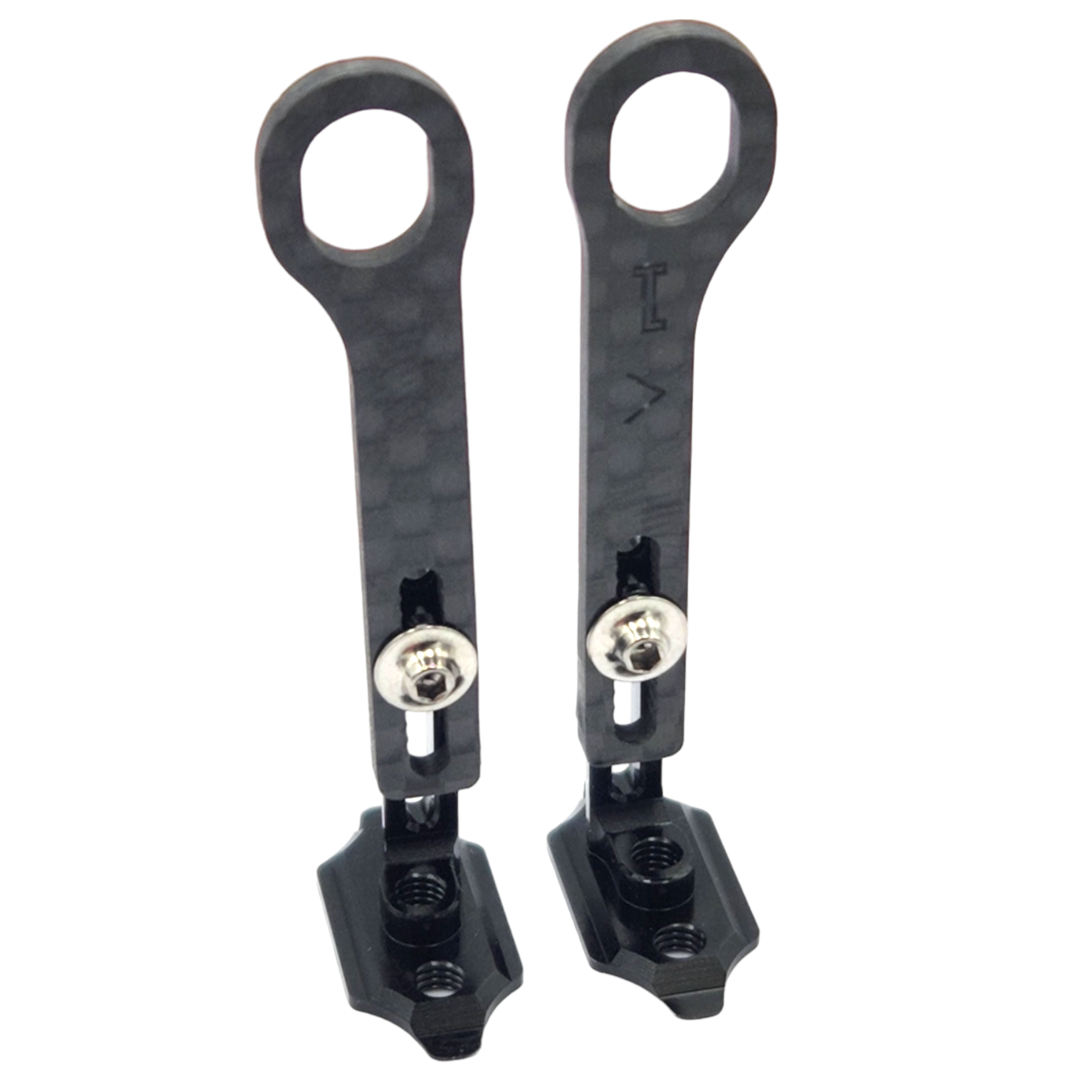

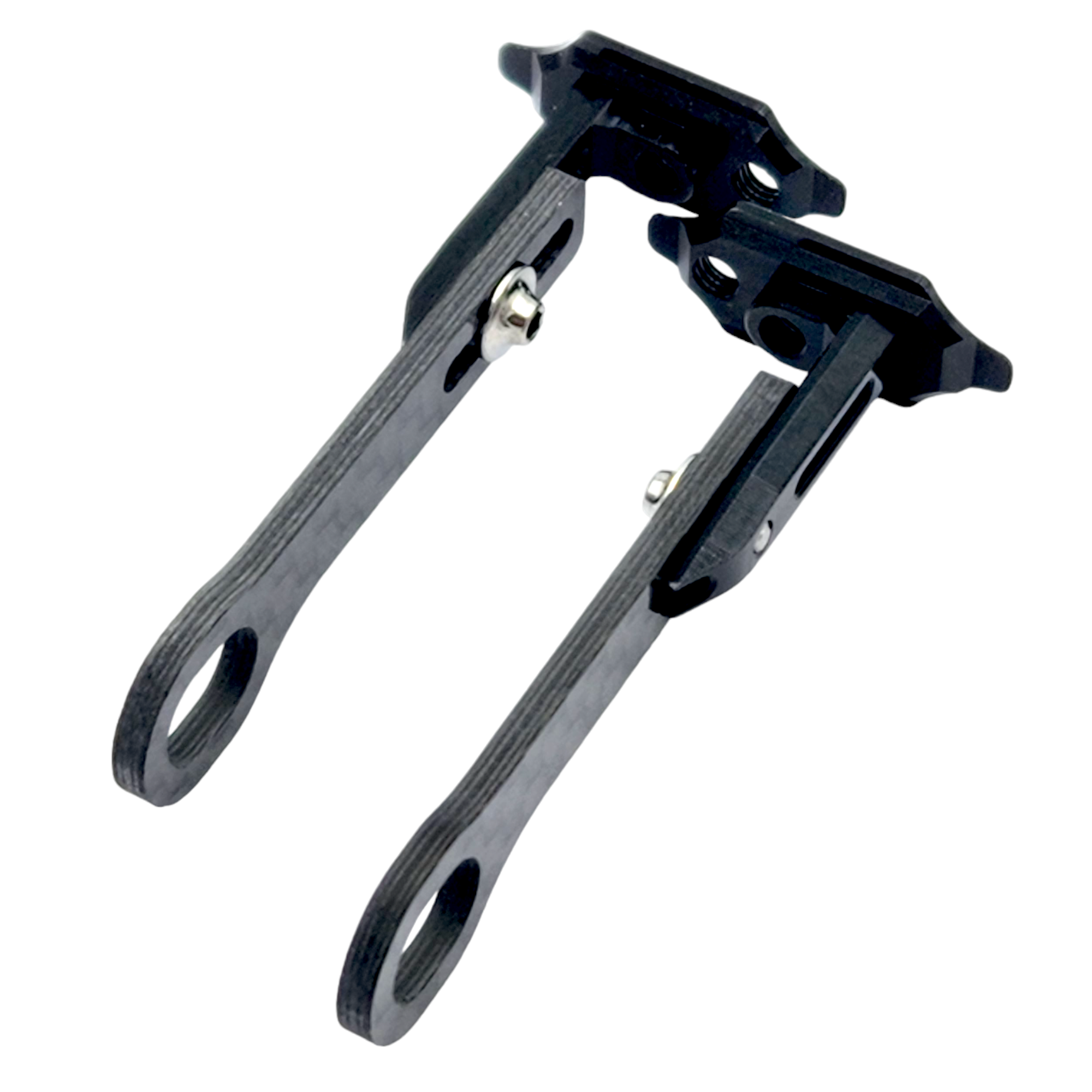

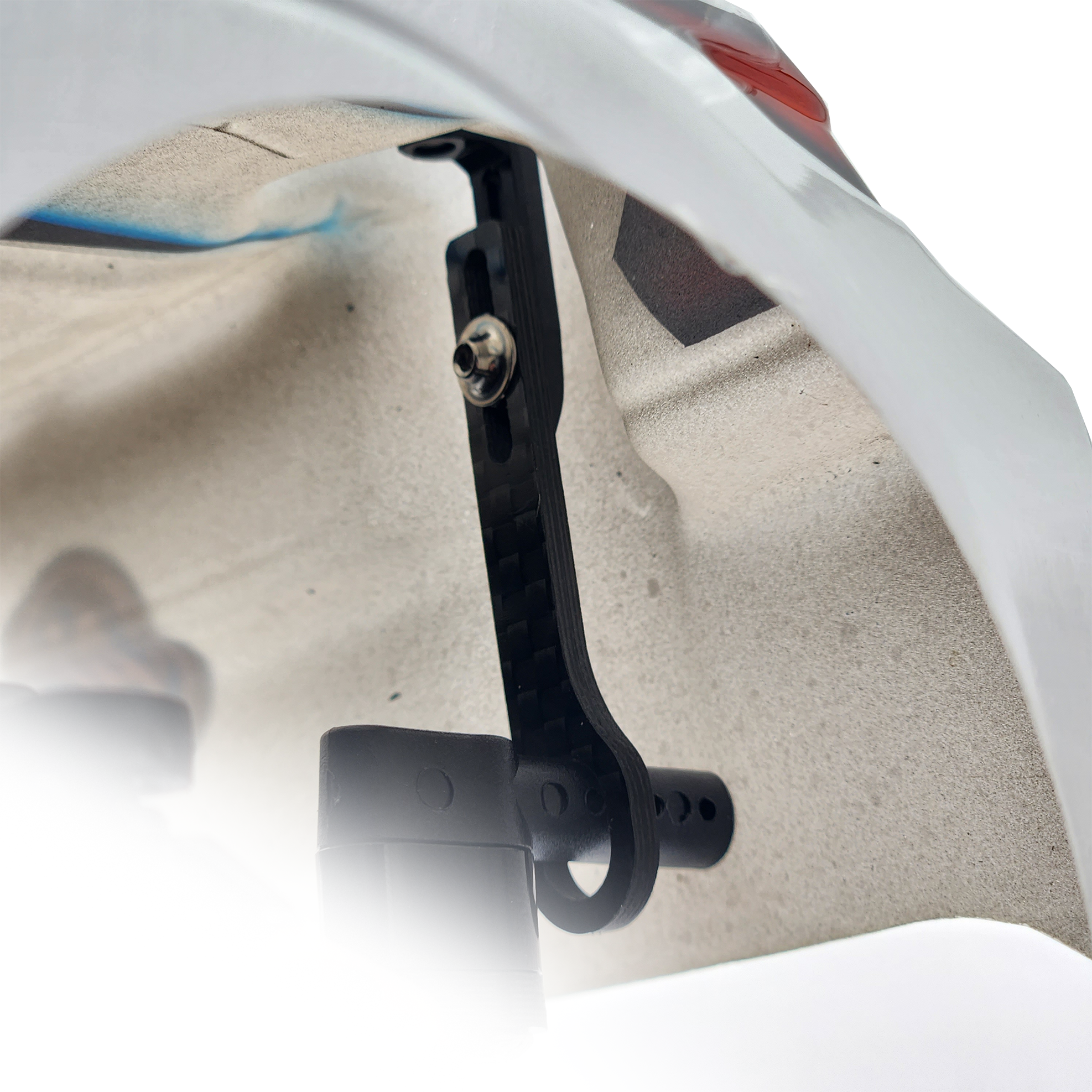

• Befestigen Sie die Carbon-Verlängerung an der Halterung mit dem Versatz nach außen. Befestigen Sie sie mit der mitgelieferten Gr.5 Titanschraube in der mittleren Position.
• Prüfen Sie, ob die Karosserie/Halterung auf den hinteren Pfosten gleitet. Wenn sie festsitzen, lösen Sie die Karbonverlängerung leicht, verschieben Sie sie in die gewünschte Richtung und ziehen Sie sie wieder fest. Die Karosseriepfosten könnten auch verbogen sein. Biegen Sie sie einfach in die gewünschte Richtung, um sicherzustellen, dass sich die Karosserie auf den hinteren Pfosten frei auf und ab bewegen kann.

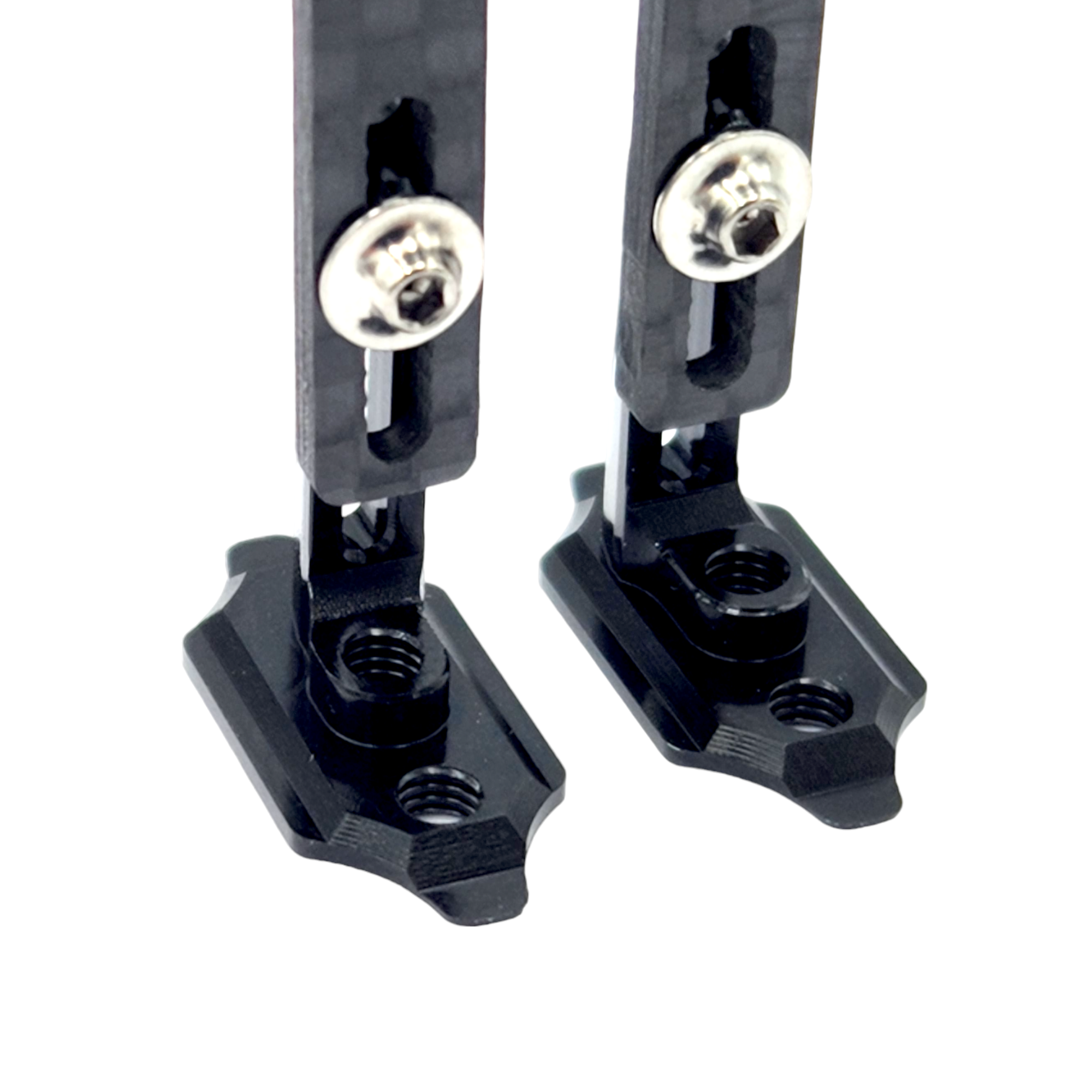

• Bringen Sie das Heck Ihrer Karosserie auf die richtige Höhe, indem Sie die Gr.5-Schraube lösen und die Karbonverlängerung nach oben oder unten verschieben und die Schraube wieder festziehen.

XTREME:

• Montieren Sie die Aluminium-Halterungen in den Flügelstreben, wobei das X auf jeder Seite der Karosserie nach außen zeigt.
• Befestigen Sie die Carbon-Verlängerung mit dem Offset nach außen an der Halterung. Befestigen Sie sie mit der mitgelieferten Gr.5 Titanschraube in der mittleren Position.
• Prüfen Sie, ob die Karosserie/Halterung auf den hinteren Pfosten gleitet. Wenn sie festsitzen, lösen Sie die Karbonverlängerung leicht, verschieben Sie sie in die gewünschte Richtung und ziehen Sie sie wieder fest. Die Karosseriepfosten könnten auch verbogen sein. Biegen Sie sie einfach in die gewünschte Richtung, um sicherzustellen, dass sich die Karosserie auf den hinteren Pfosten frei auf und ab bewegen kann.
• Bringen Sie das Heck Ihrer Karosserie auf die richtige Höhe, indem Sie die Gr.5-Schraube lösen und die Karbonverlängerung nach oben oder unten verschieben und die Schraube wieder festziehen.
